起重机械安全监控管理系统简介

起重机信息安全监控系统是为起重机的运行监视、诊断分析、设备预警与检修维护而搭建的信息系统平台。系统实时记录起重机的运行参数、操作记录，当满足故障条件和设置预警值时，系统及时提醒和记录各种事件信息，为起重机的操作人员和维护人员提供实时的、详尽的历史数据和分析报表。

起重机信息安全监控系统具有可靠稳定性、灵活交互性、便捷易用性，是集实时监控﹑故障报警﹑数据登录﹑设备维护﹑运行统计于一体的现代起重机综合信息管理平台。

1.1系统功能特点

通过起重机监测信息管理系统，运行管理人员可以通过系统对起重机运行中出现的故障进行查询和处理；对设备及元器件进行系统管理；指导定期对系统进行维修和调试。系统具备以下功能：实时状态显示、实时报警显示、历史记录查询、部件寿命监测、事故诊断分析、数据统计及权限设定管理等。

1、起重机状态实时监测：对事故易发设备和重点关键设备的运行情况进行实时监测，同时对采集的数据进行分析整理，并把现场的实际数据与相关的设备运行指标进行对比，超过偏差限制时产生报警信息并存储报警记录。共享相关数据，为及时发现和消除设备故障隐患提供必要的数据支持。
2、对历史数据的事故分析功能：系统提供对数据的历史保存功能，支持多种形式报警、事故追忆、趋势分析等功能，方便于对现场数据的事故分析。
3、与地面管理系统的无缝连接：连接地面管理计算机，完成过程数据、实时报警、历史查询、设备诊断等多个进程的实时数据通讯。
4、人机交互界面显示：以报表、曲线、工艺流程画面等的形式动态的展现现场生产过程和工艺优化数据，支持远程发布。
5、地面管理人员可通过网络直接发送生产指令到起重机的上位机中，安排生产。

1.2 系统结构

本系统软件具有2个基本功能：
A、本系统具有 监视、诊断功能：
 实时监测系统的运行状态，重要信号的维护监测；
 报警、故障及历史数据曲线查询及报警故障日志；
 设备机构运行情况记录；
 接收作业的作业信息及完成情况。
B、本系统具有存储功能：
 状态及事件的历史记录；
 机构部件的统计运行数据。

1.3 执行标准
  GB/T28264-2012《起重机械安全监控管理系统》

1.4 参照标准

起重机信息安全监控系统的设计开发遵循以下标准：
1、GB3811-2008《起重机设计规范》
2、GB6067-2008《起重机械安全规范》
3、GB5905-2008《起重机试验规范和程序》
4、JB4315-2008《起重机电控设备》
5、GB8566-88《计算机软件开发规范》
6、《海南航天发射场地勤自动监控系统信息化接口规范》

2 起重机信息安全监控系统组成

2.1 硬件环境
起重机信息安全监控系统的硬件环境由车载系统、无线及地面系统组成。

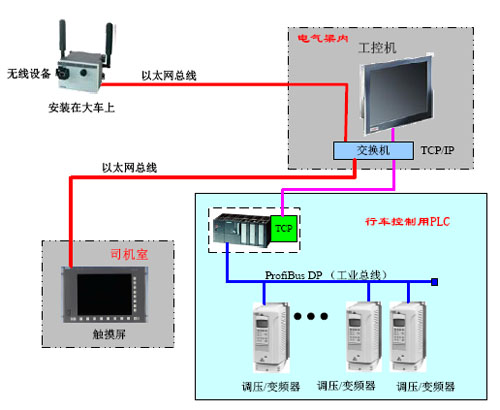

2.2 车载系统

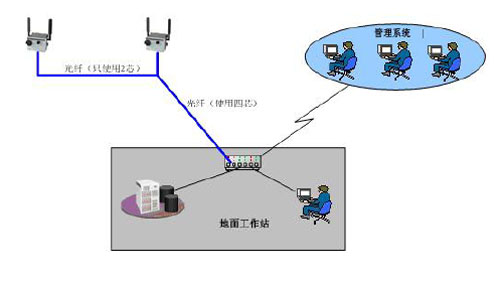

2.3 无线及地面系统


说明：
1、2个地面无线网络基站安装在起重机大车跨的左右两端中间位置，通过光纤连接连接到地面工作站交换机。

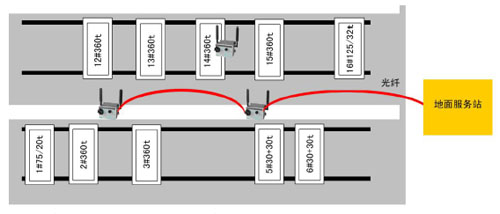

下图为一个无线基站布置示意图：


2、每个地面无线网络基站内放置：
 无线AP
 外接全向天线
 多模光纤收发器
3、地面工作站交换机连接内部管理系统网络。
